Билборд Архангельское
Опора рекламного щита: решётчатая конструкция башенного типа
- Направление
- Металлоконструкции
- Отрасль
- Рекламные конструкции
- Общий тоннаж
- 78 тонн
- Год реализации
- 2023
- Срок изготовления
- 1 месяц
- Адрес монтажа
- н.п. Архангельское (уточняется по проекту)
Описание объекта

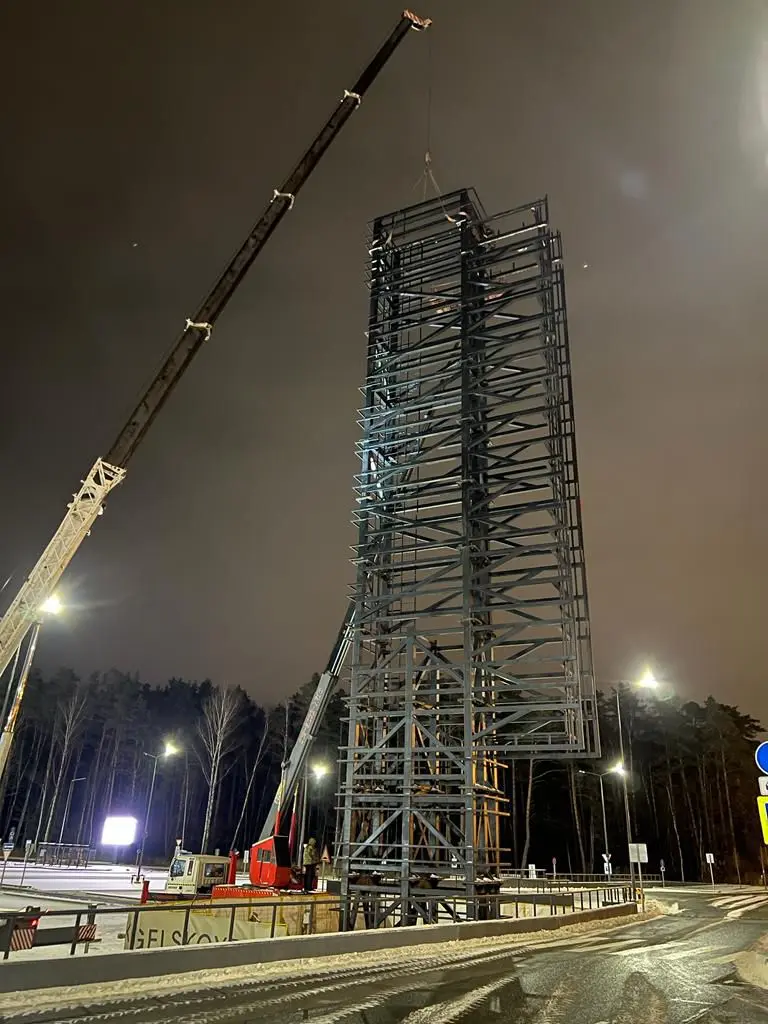

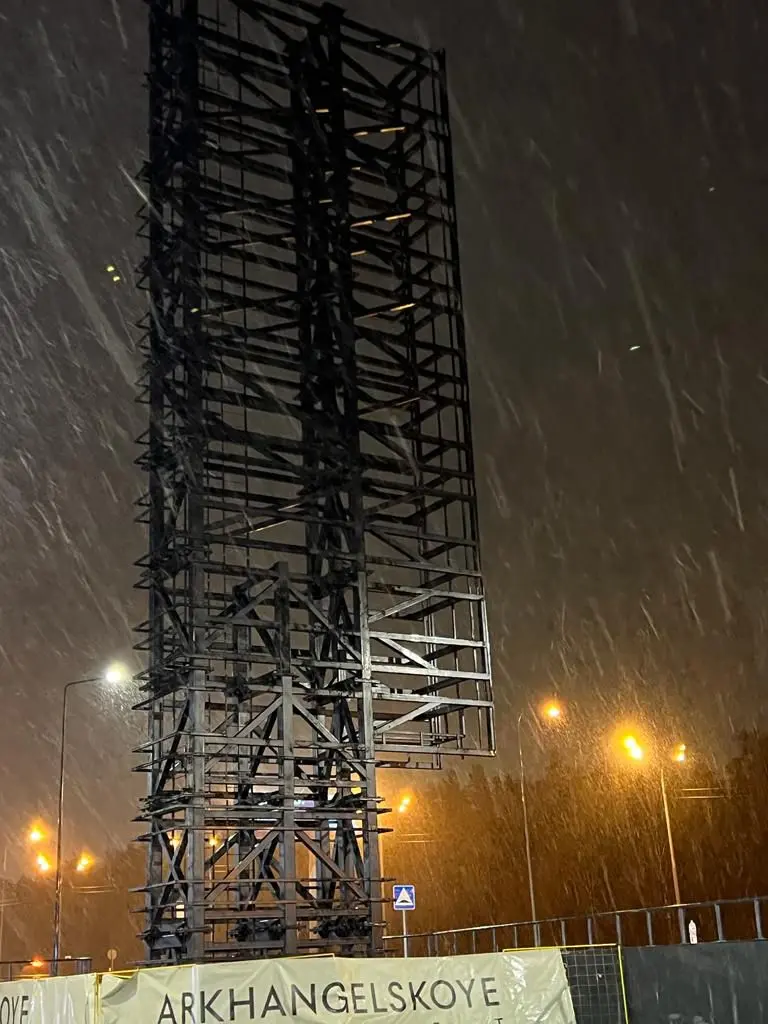

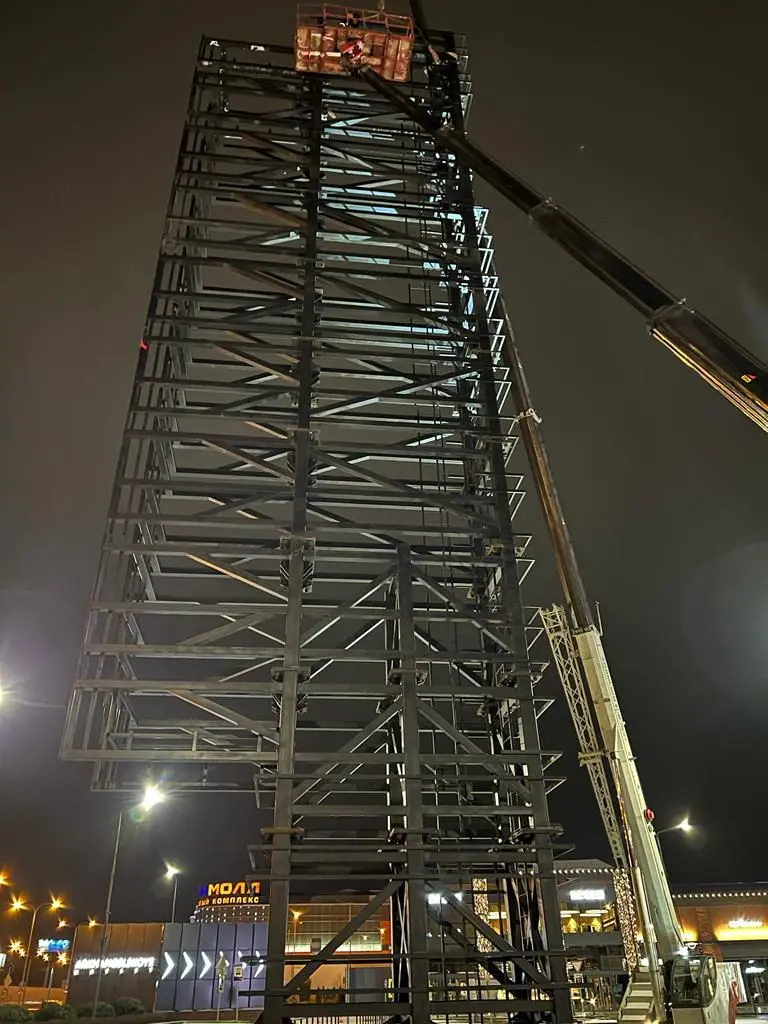

Пространственная решётчатая металлоконструкция башенного типа для установки крупноформатного рекламного щита (билборда). Ствол опоры выполнен из профильной трубы и уголка, соединённых в узлах на болтах и сварке, с диагональными раскосами для обеспечения продольной и поперечной жёсткости. Верхняя часть конструкции оснащена рамой для крепления рекламного полотна и светового короба. Монтаж осуществляется автокраном методом подъёма собранной секции в вертикальное положение.
Цель использования
Устройство несущей опоры для размещения крупноформатной наружной рекламной конструкции (билборда) вдоль автомобильной дороги.
Параметры изделия
- Высота опоры — 20–25 м
- Сечение ствола у основания — 1,5–2,5 м
- Ширина рекламного поля — 12–15×6 м (точные размеры уточняются по проекту КМД)
Нормативная база
- ГОСТ 23118-2019 «Конструкции стальные строительные»
- ГОСТ Р 52044-2003 «Наружная реклама на автомобильных дорогах и территориях городских и сельских поселений»
- СП 16.13330.2017 «Стальные конструкции»
- ГОСТ 27751-2014 «Надёжность строительных конструкций и оснований»
Чертежи разрабатываются индивидуально под проект и предоставляются по запросу.
