Нефтегаз
Металлоконструкции для нефтегазовой сферы
Технологическая эстакада: опорные фермы, сигнальная жёлтая окраска
- Направление
- Металлоконструкции
- Отрасль
- Нефтегаз
- Общий тоннаж
- Ориентировочно 45 тонн
- Год реализации
- 2024
- Срок изготовления
- Ориентировочно 1,5 месяца
- Адрес монтажа
- Уточняется по проекту (объект нефтегазовой отрасли, Российская Федерация)
Описание объекта

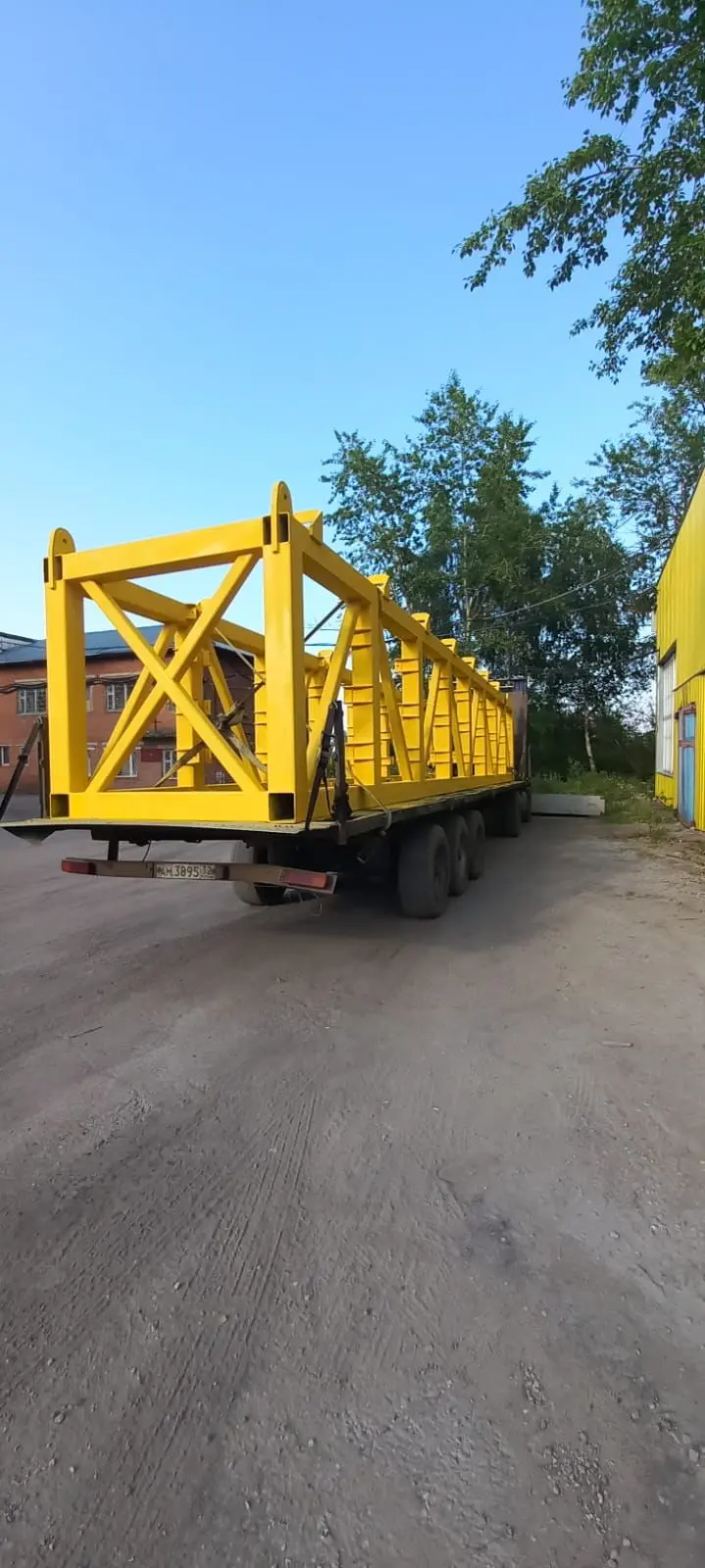

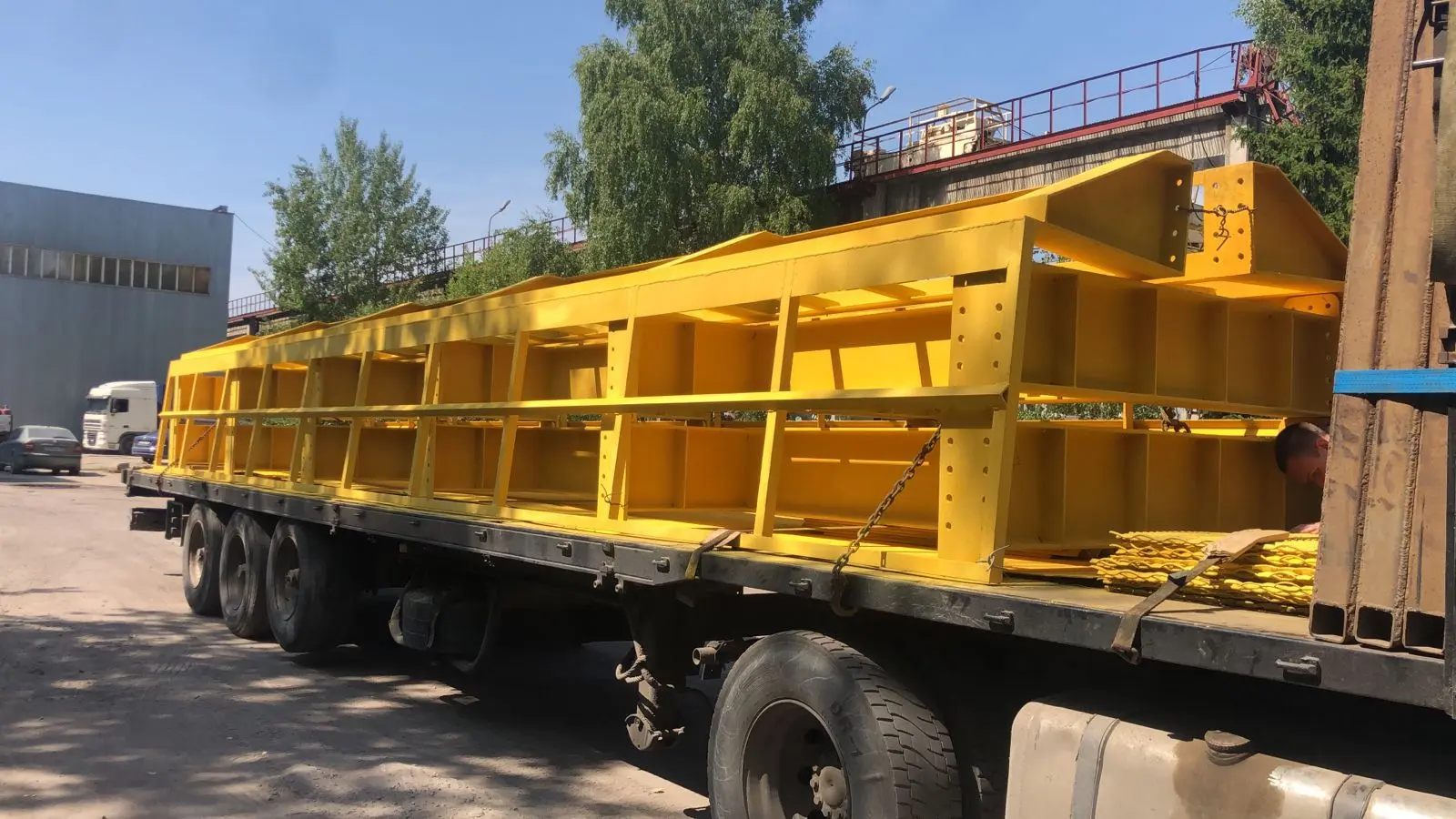

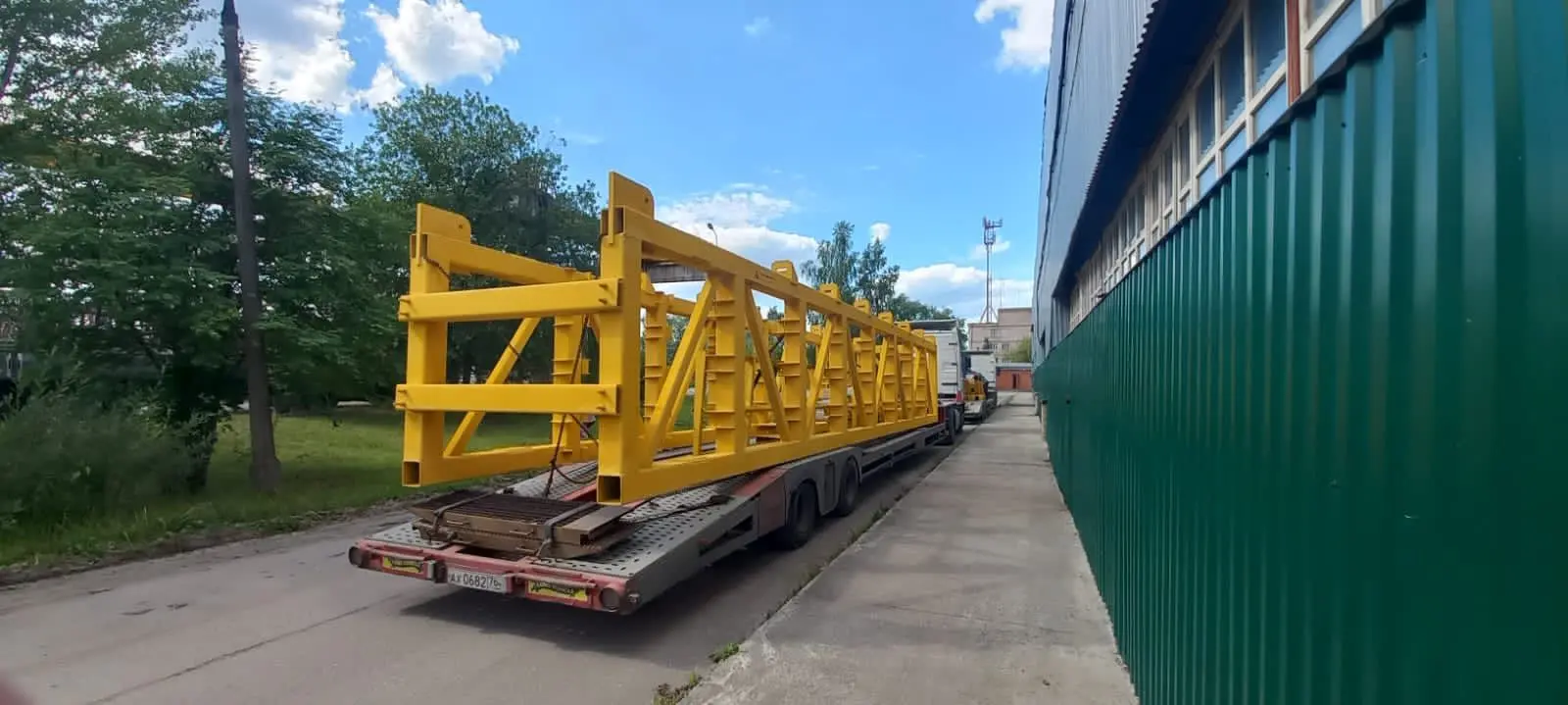

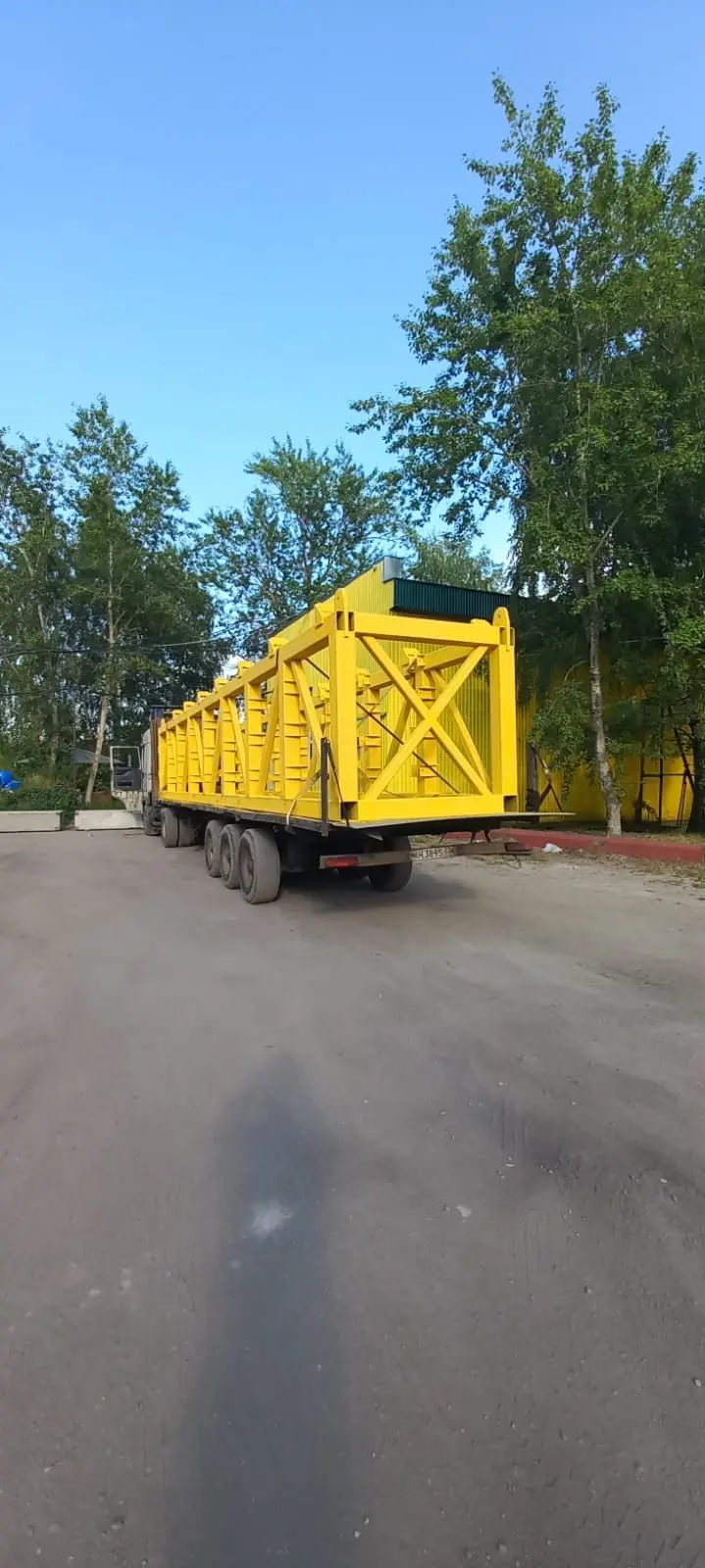

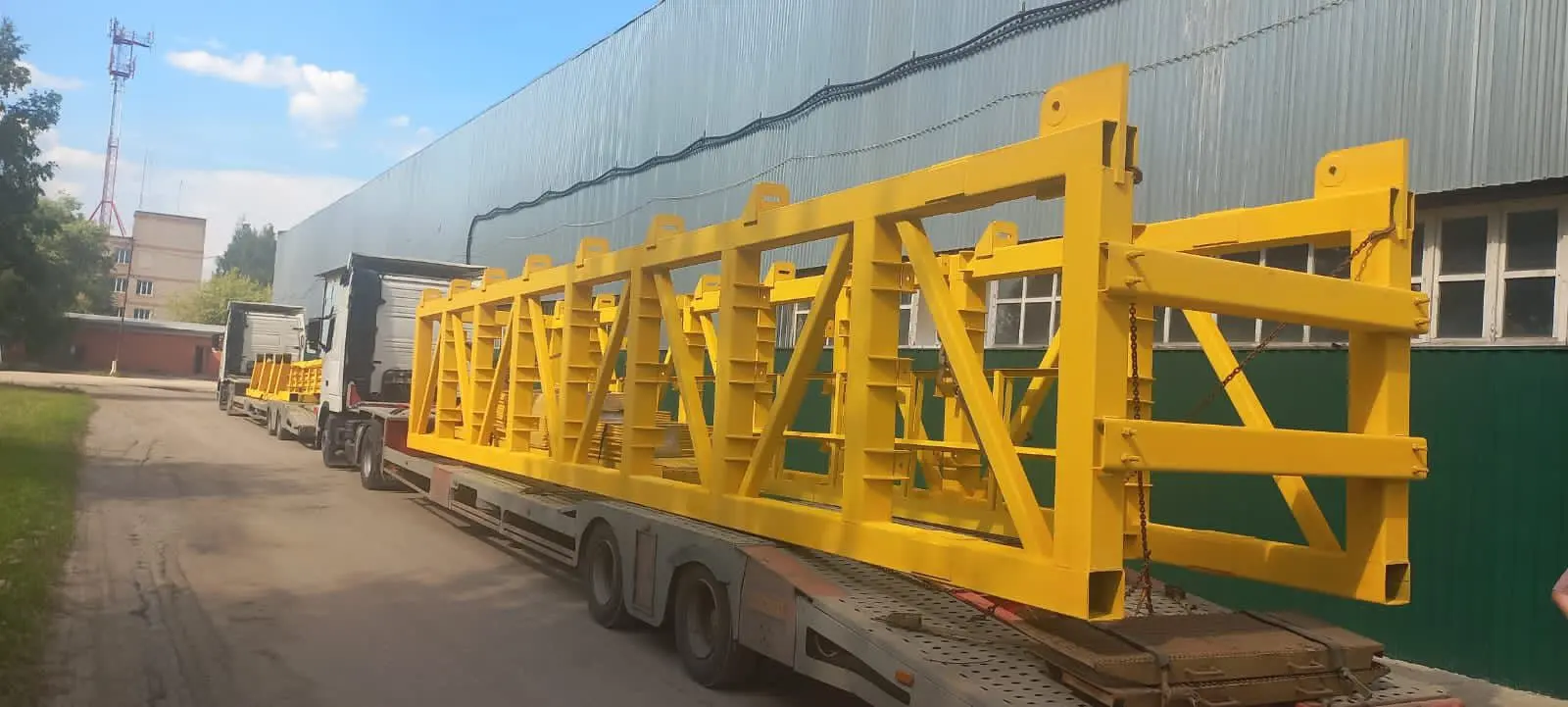

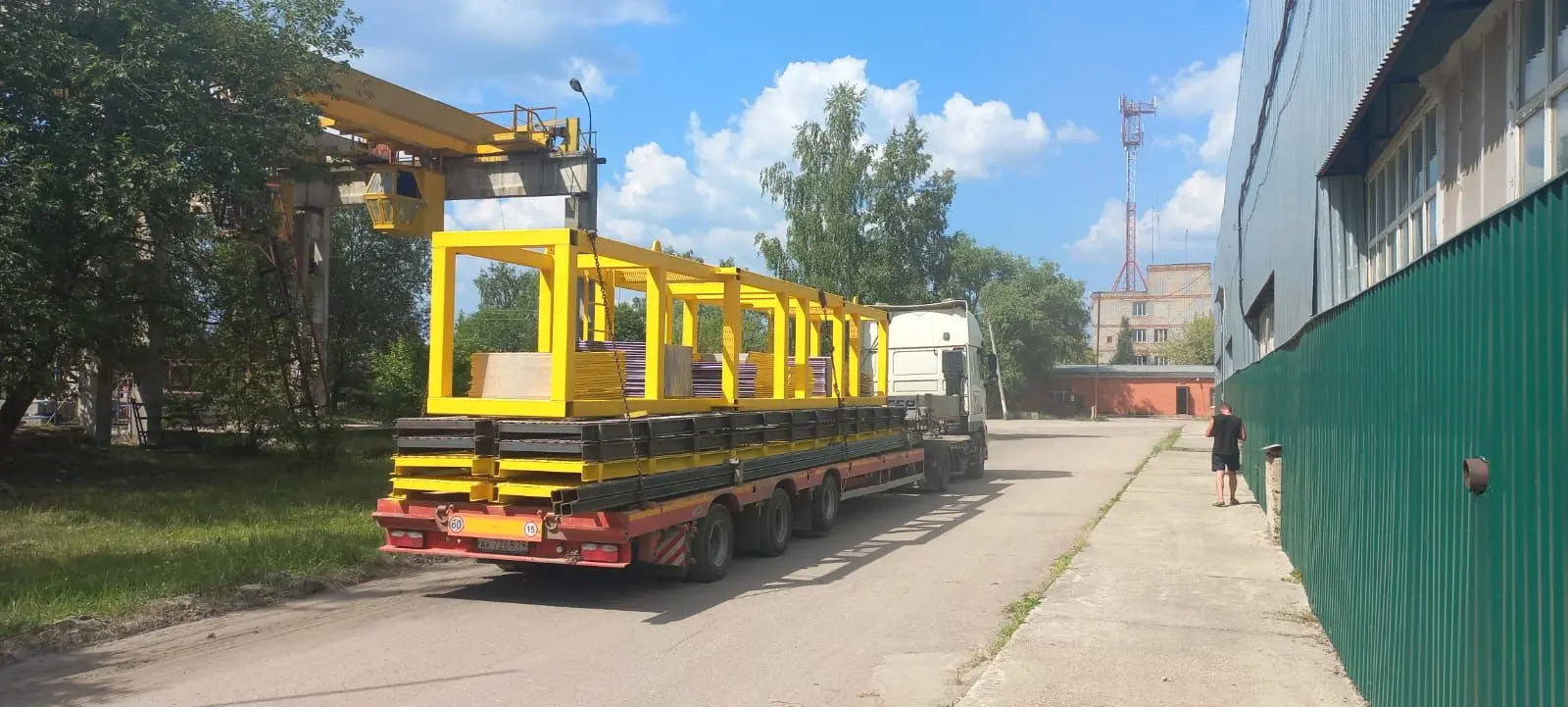

Пространственная ферменная металлоконструкция технологической эстакады, изготовленная из широкополочного двутавра и профильной трубы, соединённых сваркой в жёсткий пространственный каркас с диагональными раскосами. Конструкция окрашена в сигнальный жёлтый цвет (грунт-эмаль) — типовое цветовое решение для технологических эстакад на объектах нефтегазовой отрасли, обеспечивающее визуальную идентификацию и повышенную заметность на территории производственной площадки.
Цель использования
Устройство несущей эстакады для прокладки технологических трубопроводов и кабельных трасс на территории объекта нефтегазовой отрасли (нефтебаза, установка подготовки нефти и газа).
Параметры изделия
- Длина секции — 12–15 м
- Высота фермы — 2–2,5 м
- Высота опор — 3–5 м
Нормативная база
- ГОСТ 23118-2019 «Конструкции стальные строительные»
- ГОСТ 27772-2021 «Прокат для строительных стальных конструкций»
- СП 16.13330.2017 «Стальные конструкции»
- СП 128.13330.2016 «Опоры трубопроводов»
- ГОСТ Р 12.4.026-2015 «Цвета сигнальные, знаки безопасности и разметка сигнальная» (в части цветового решения)
Тоннаж и год реализации указаны ориентировочно и уточняются по проекту. Чертежи разрабатываются индивидуально и предоставляются по запросу.
