Металлоконструкции для строительства производства бетонных смесей
Технологическая галерея и опорные фермы-мачты
- Направление
- Металлоконструкции
- Отрасль
- Промышленное строительство
- Общий тоннаж
- 650 тонн
- Год реализации
- 2023
- Срок изготовления
- 4 месяца
- Адрес монтажа
- Уточняется по проекту (объект — производство бетонных смесей, Российская Федерация)
Описание объекта

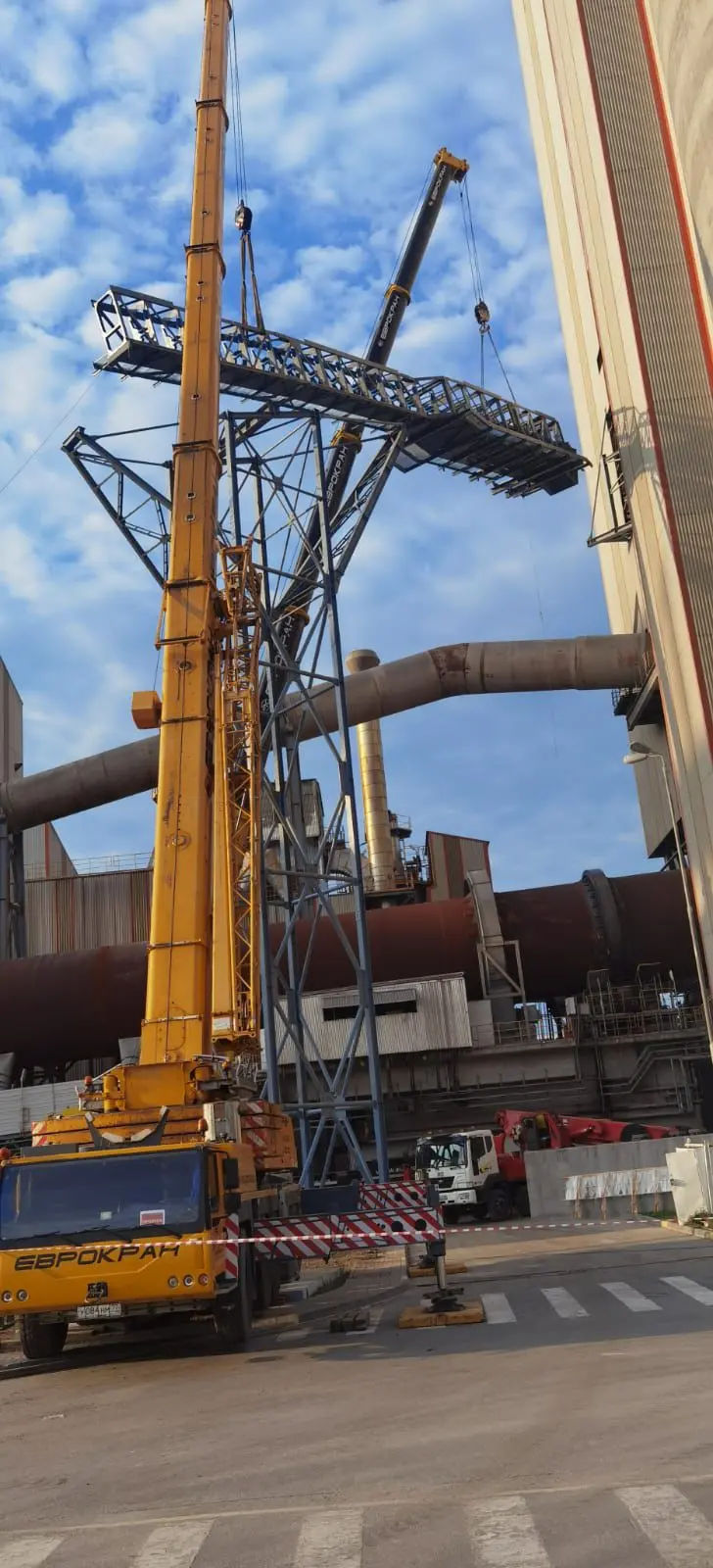

Пространственные металлоконструкции технологической галереи (конвейерного моста) и решётчатых опорных ферм-мачт, изготовленные из широкополочного двутавра, уголка и профильной трубы. Галерея представляет собой сквозную ферменную конструкцию прямоугольного сечения для размещения конвейерного оборудования и обслуживающих площадок с ограждениями. Опорные мачты — пространственные фермы с диагональными раскосами, обеспечивающие устойчивость при значительной высоте установки. Монтаж конструкций осуществляется укрупнёнными блоками с применением автомобильных кранов большой грузоподъёмности.
Цель использования
Устройство несущих конструкций технологической галереи и опорных мачт для транспортировки сыпучих материалов (цемент, инертные заполнители) на объекте производства бетонных смесей.
Параметры изделия
- Длина пролёта галереи — 20–30 м
- Высота опорных мачт — 15–25 м
- Ширина галереи — 2–3 м
Нормативная база
- ГОСТ 23118-2019 «Конструкции стальные строительные»
- ГОСТ 27772-2021 «Прокат для строительных стальных конструкций»
- СП 16.13330.2017 «Стальные конструкции»
- СП 43.13330.2012 «Сооружения промышленных предприятий»
- ГОСТ Р 55989-2014 «Конвейеры ленточные стационарные общего назначения» (в части конвейерных галерей)
Чертежи разрабатываются индивидуально под проект и предоставляются по запросу.
