Дорожная инфраструктура
Мостовые металлоконструкции
Пролётные строения и опорные части мостового сооружения
- Направление
- Металлоконструкции
- Отрасль
- Дорожная инфраструктура
- Общий тоннаж
- 221 тонна
- Год реализации
- 2022
- Срок изготовления
- 2 месяца
- Адрес монтажа
- Уточняется по проекту (объект — мостовое сооружение, Российская Федерация)
Описание объекта

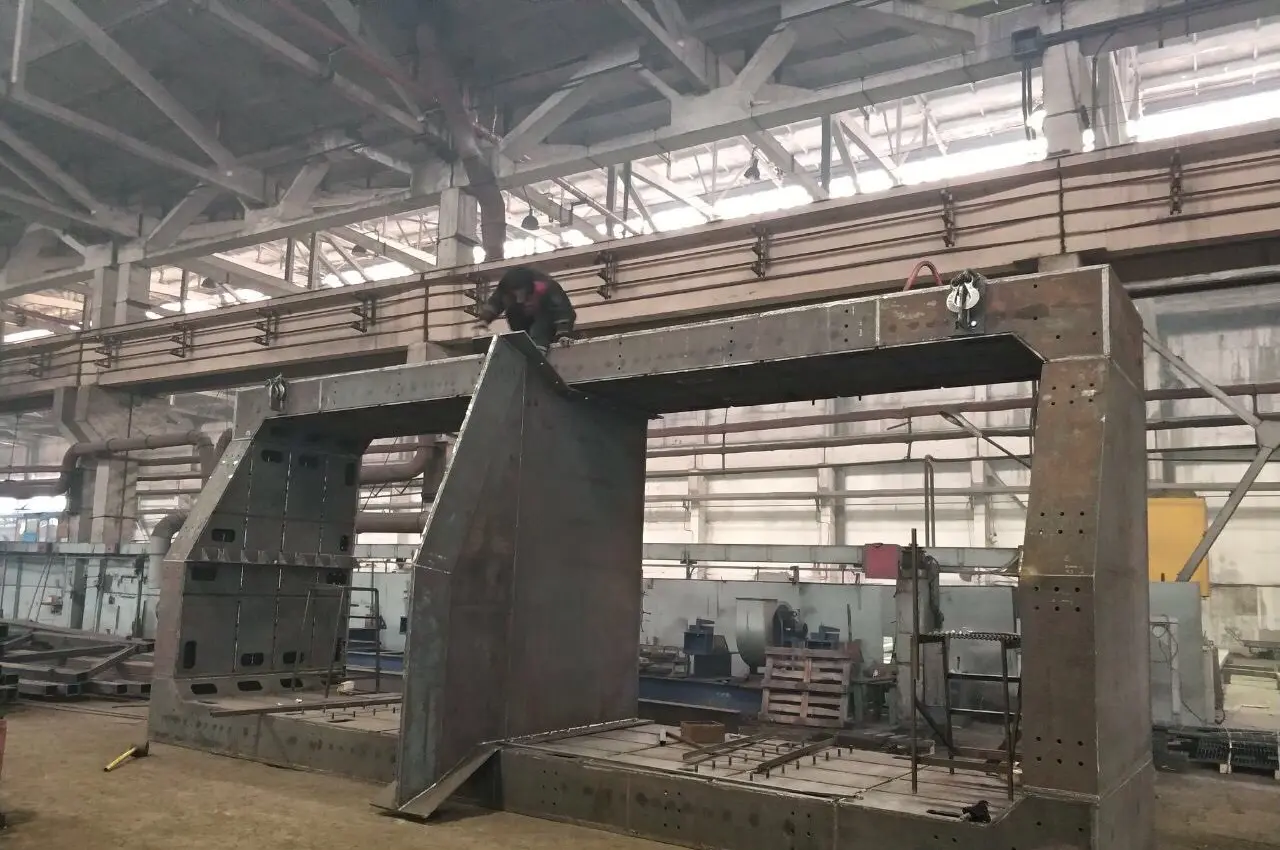

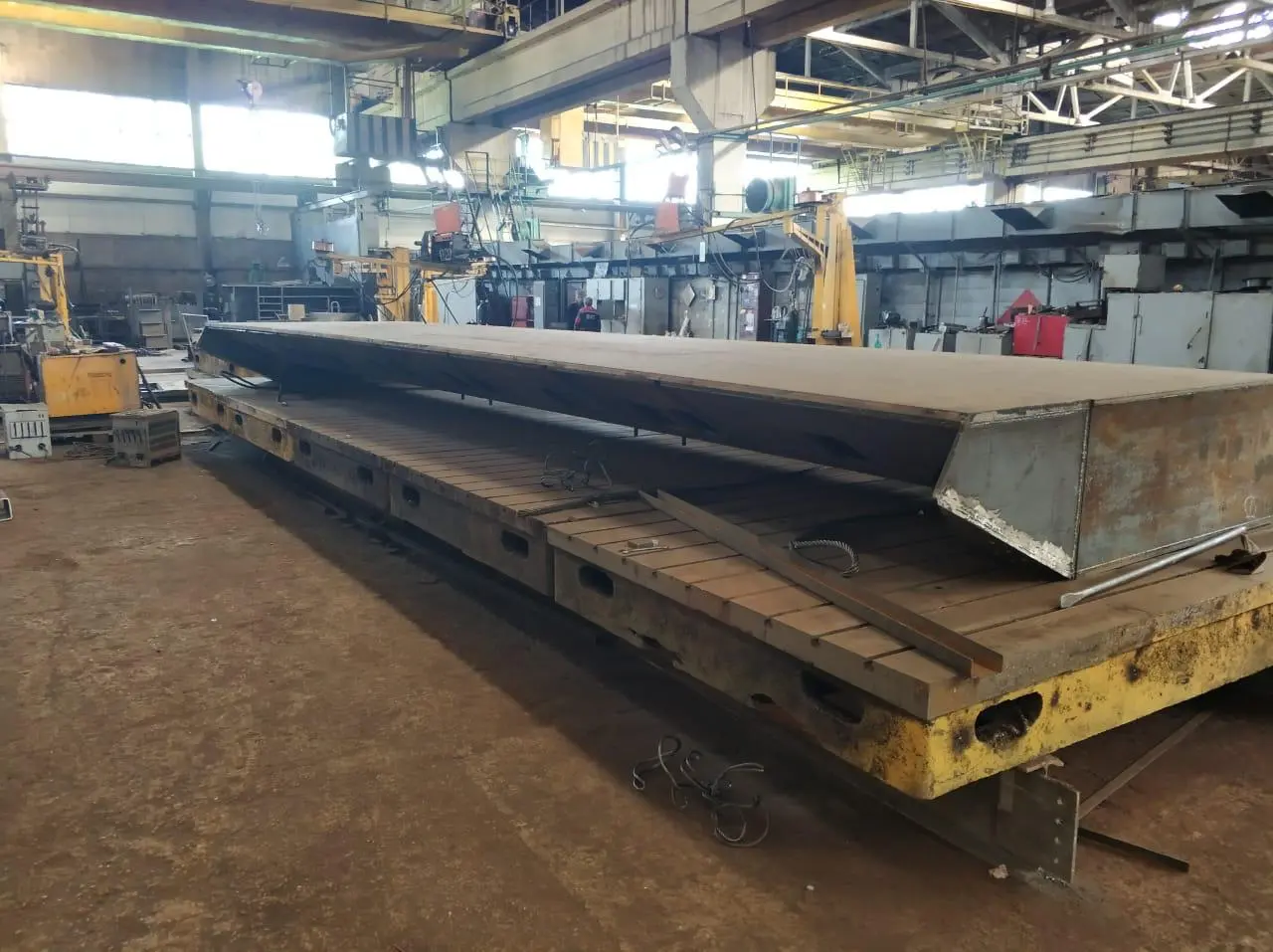

Крупногабаритные сварные металлоконструкции мостового сооружения — коробчатые пролётные строения и опорные части из листового проката, усиленные диафрагмами и рёбрами жёсткости. Конструкции изготовлены методом сварки на стапелях с последующей обработкой сварных швов и контролем геометрии. Соединение укрупнённых блоков между собой — на монтажных сварных швах и высокопрочных болтах фрикционного типа.
Цель использования
Устройство несущих пролётных строений и опорных частей мостового сооружения, воспринимающих нагрузки от проезжей части, транспортных средств и климатических воздействий.
Параметры изделия
- Длина блока пролётного строения — 12–18 м
- Высота коробчатого сечения — 1,5–2,5 м
- Ширина — 2–4 м (точные размеры — по проекту КМД)
Нормативная база
- ГОСТ 23118-2019 «Конструкции стальные строительные»
- СП 35.13330.2011 «Мосты и трубы»
- ГОСТ 26645-85 (сварные соединения мостовых конструкций)
- ГОСТ Р 52748-2007 «Нормативные нагрузки, расчётные схемы нагружения»
- СТО-ГК «Трансстрой»-005-2007 (в части изготовления мостовых металлоконструкций)
Чертежи разрабатываются индивидуально под проект и предоставляются по запросу.
