Россети (подстанции, конструкции)
Открытые распределительные устройства (ОРУ): порталы и опорные конструкции под оборудование
- Направление
- Металлоконструкции
- Отрасль
- Энергетика
- Общий тоннаж
- 198 тонн
- Год реализации
- 2023
- Срок изготовления
- 3 месяца
- Адрес монтажа
- Уточняется по проекту (объект — подстанция электросетевого комплекса, Российская Федерация)
Описание объекта

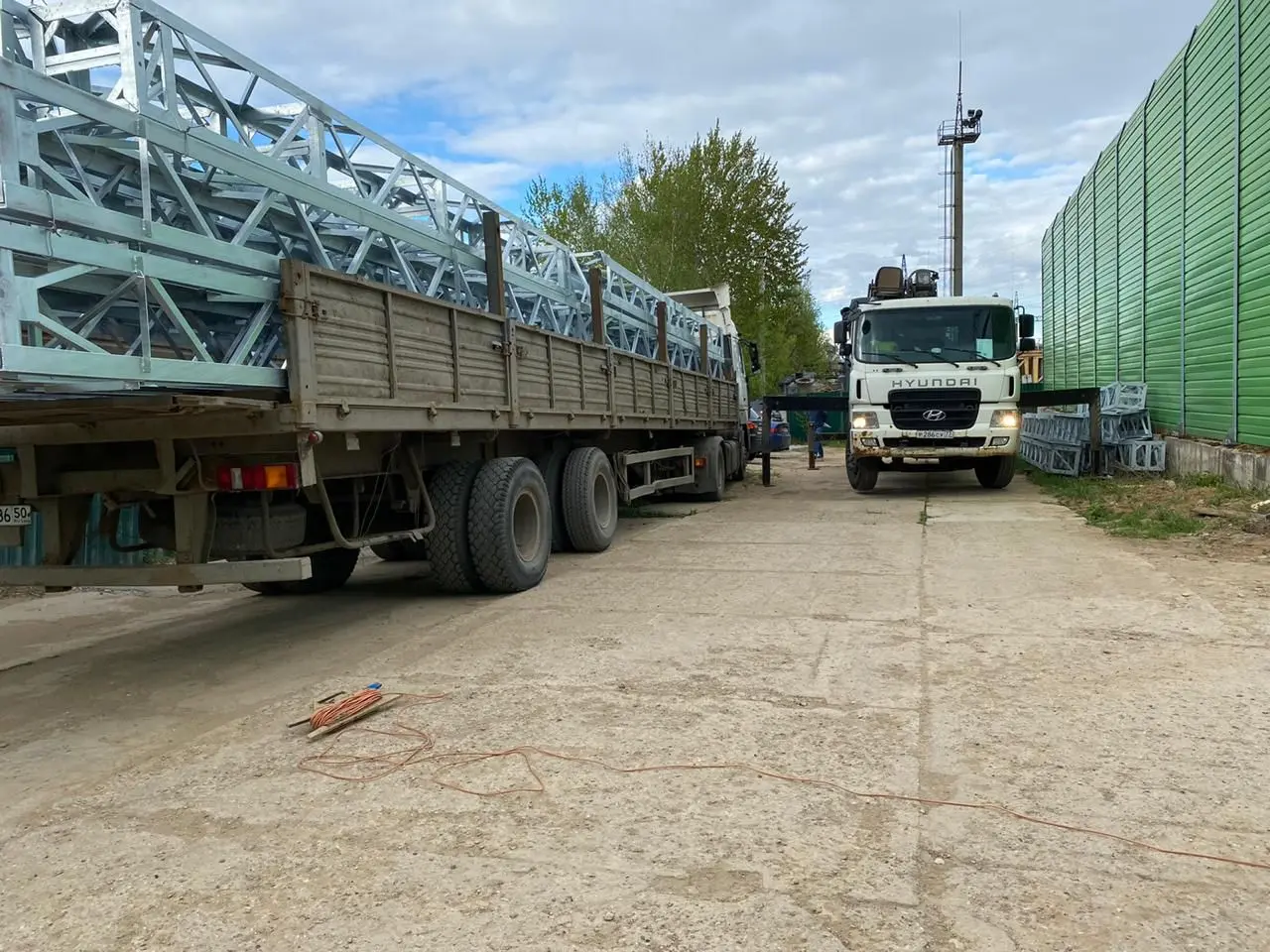

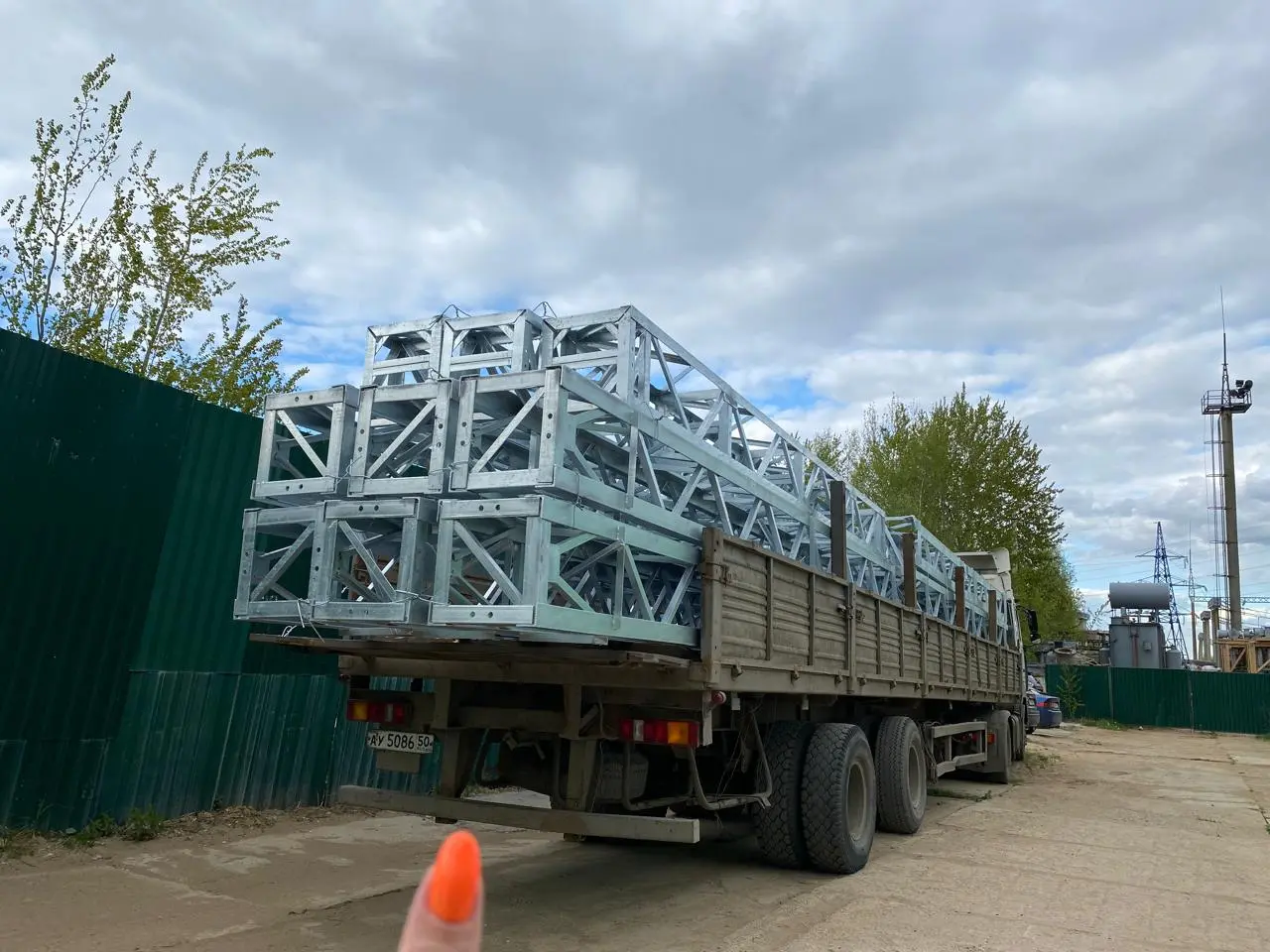

Комплект металлоконструкций для открытого распределительного устройства (ОРУ) подстанции — порталы под шинные конструкции, опоры под разъединители, выключатели, трансформаторы тока и напряжения, а также опорные стойки под изоляторы. Конструкции изготовлены из горячекатаного проката (уголок, швеллер, профильная труба) с горячим цинкованием для длительной эксплуатации на открытом воздухе. Соединения узлов — болтовые, обеспечивающие возможность демонтажа при обслуживании оборудования.
Цель использования

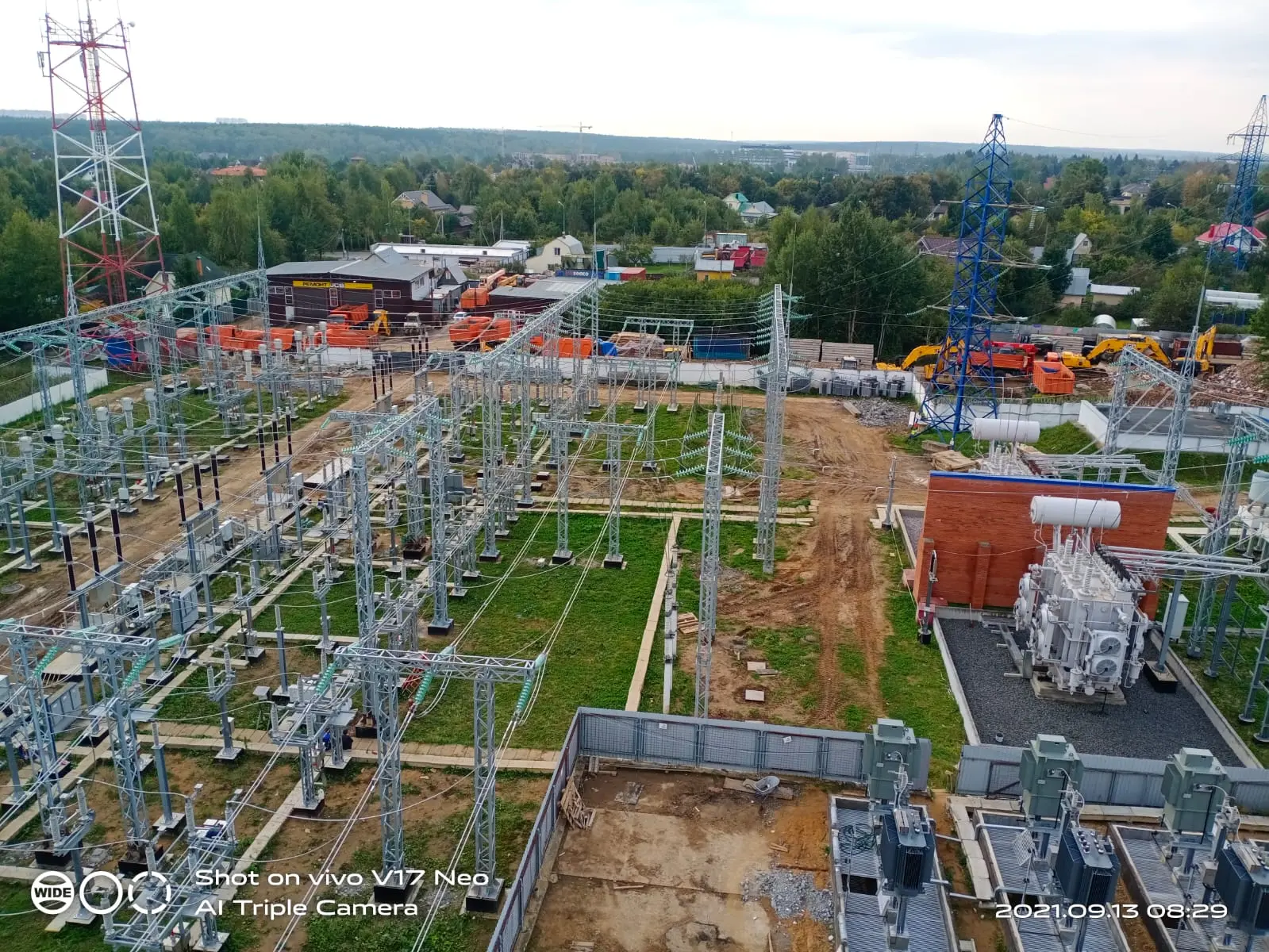

Устройство несущих металлоконструкций открытого распределительного устройства подстанции — крепление и опора для высоковольтного коммутационного оборудования, изоляторов и ошиновки.
Параметры изделия
- Высота порталов — 6–12 м
- Пролёт порталов — 6–15 м
- Высота опорных стоек под оборудование — 1,5–4 м (точные размеры — по проекту КМД)
Нормативная база
- ГОСТ 23118-2019 «Конструкции стальные строительные»
- ГОСТ 9.307-89 «Покрытия цинковые горячие»
- ПУЭ (Правила устройства электроустановок), гл. 4.2 (распределительные устройства и подстанции)
- СТО 56947007-29.240.10.028-2009 (в части опорных металлоконструкций подстанций)
Чертежи разрабатываются индивидуально под проект и предоставляются по запросу.
