Промышленное строительство
Завод металлоконструкций в Туле
Каркас промышленного здания: колонны, балки, связи
- Направление
- Металлоконструкции
- Отрасль
- Промышленное строительство
- Общий тоннаж
- 571 тонна
- Год реализации
- 2025
- Срок изготовления
- 4 месяца
- Адрес монтажа
- г. Тула (объект — здание металлообрабатывающего производства)
Описание объекта

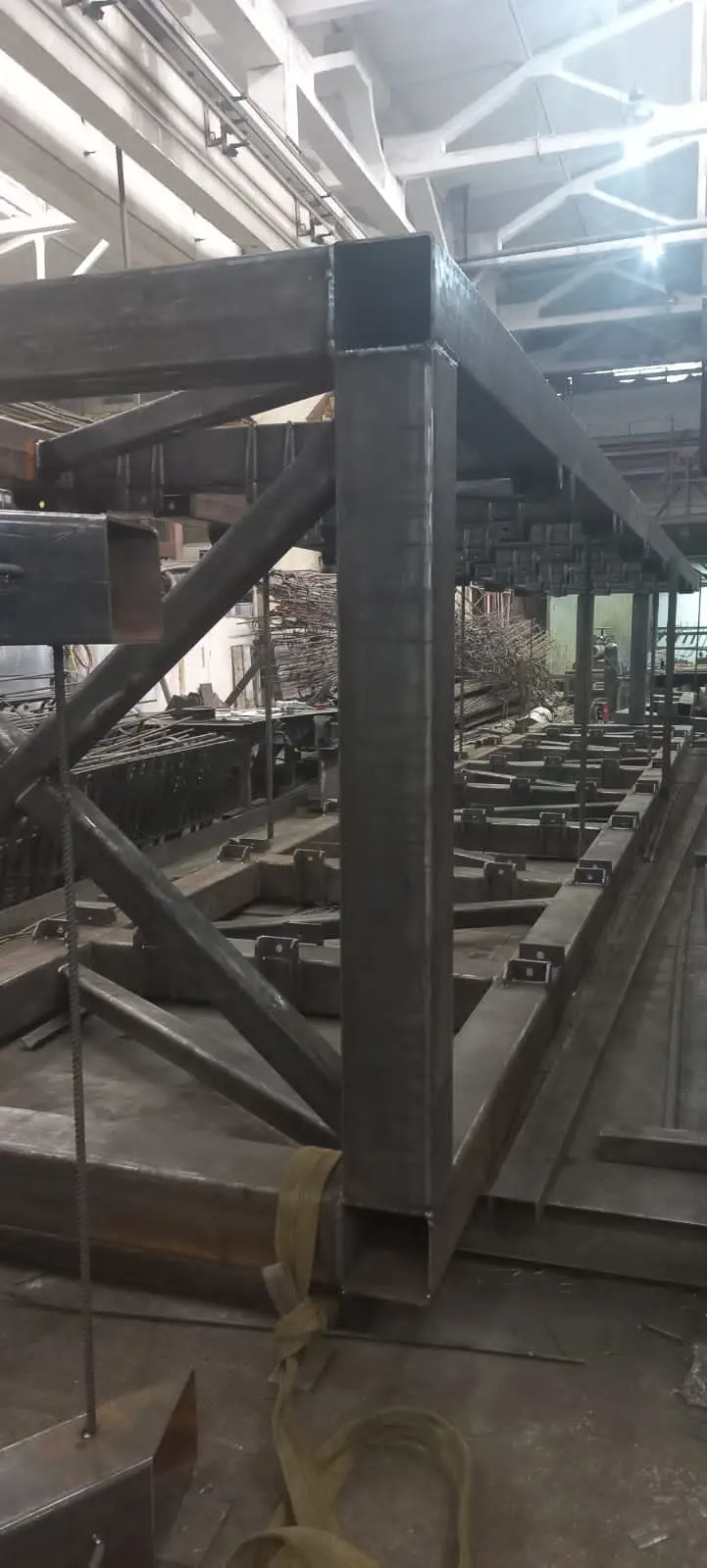

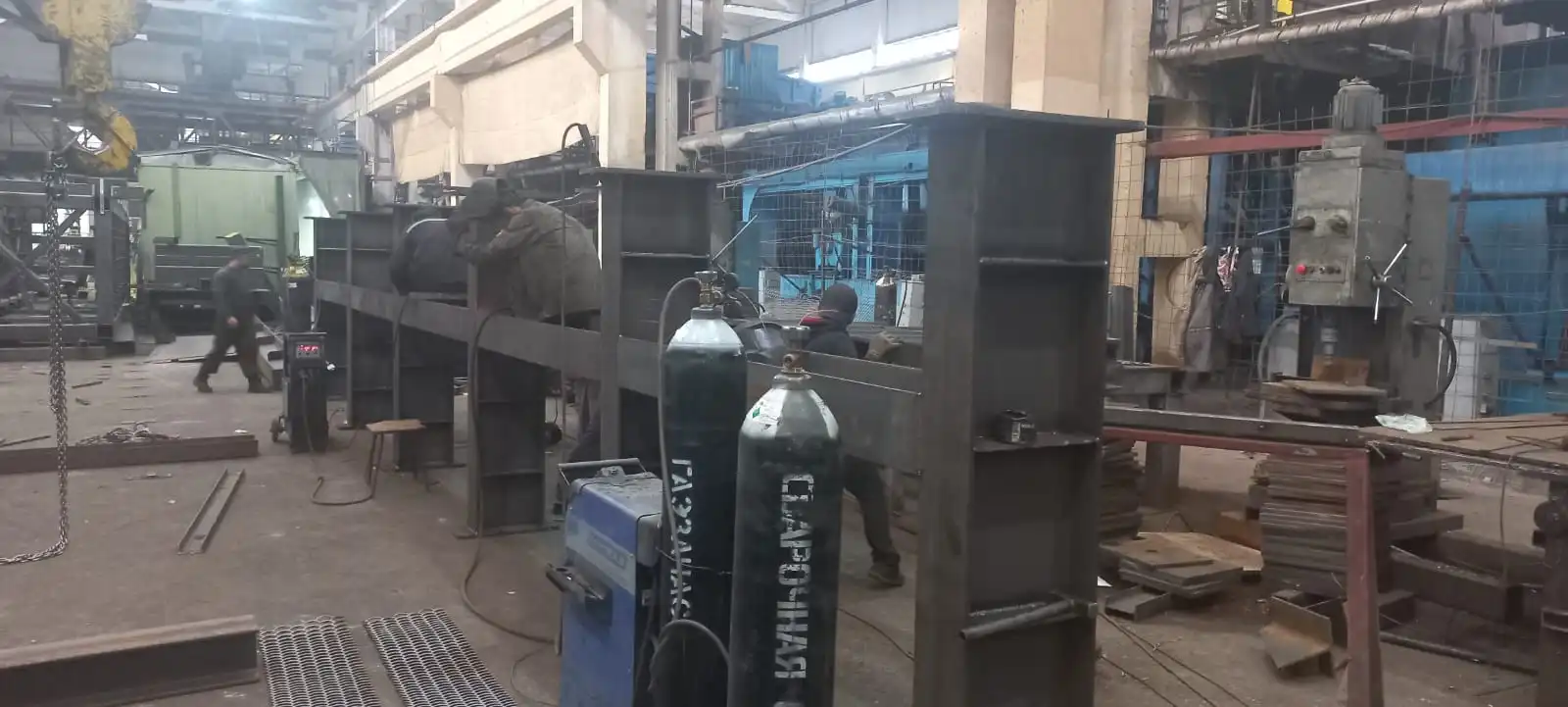

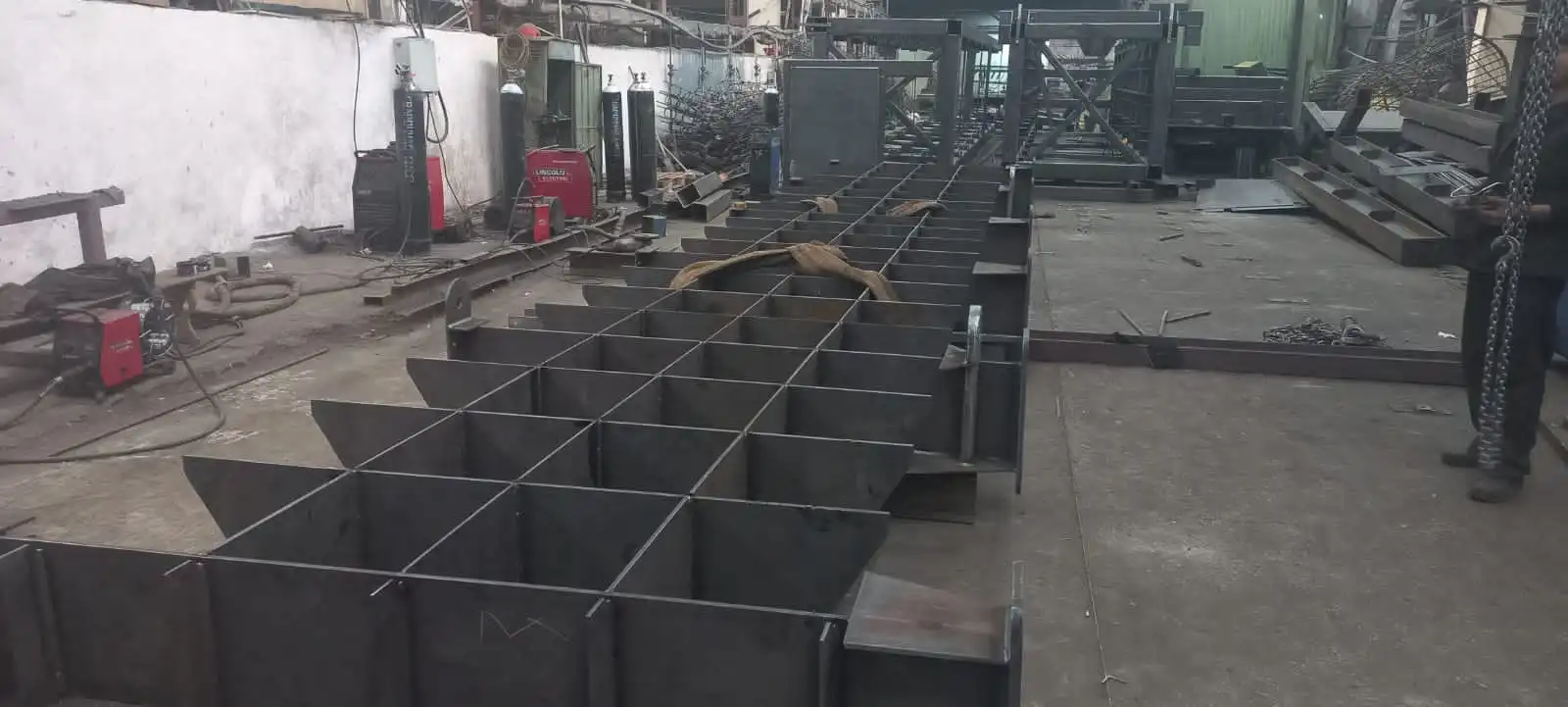

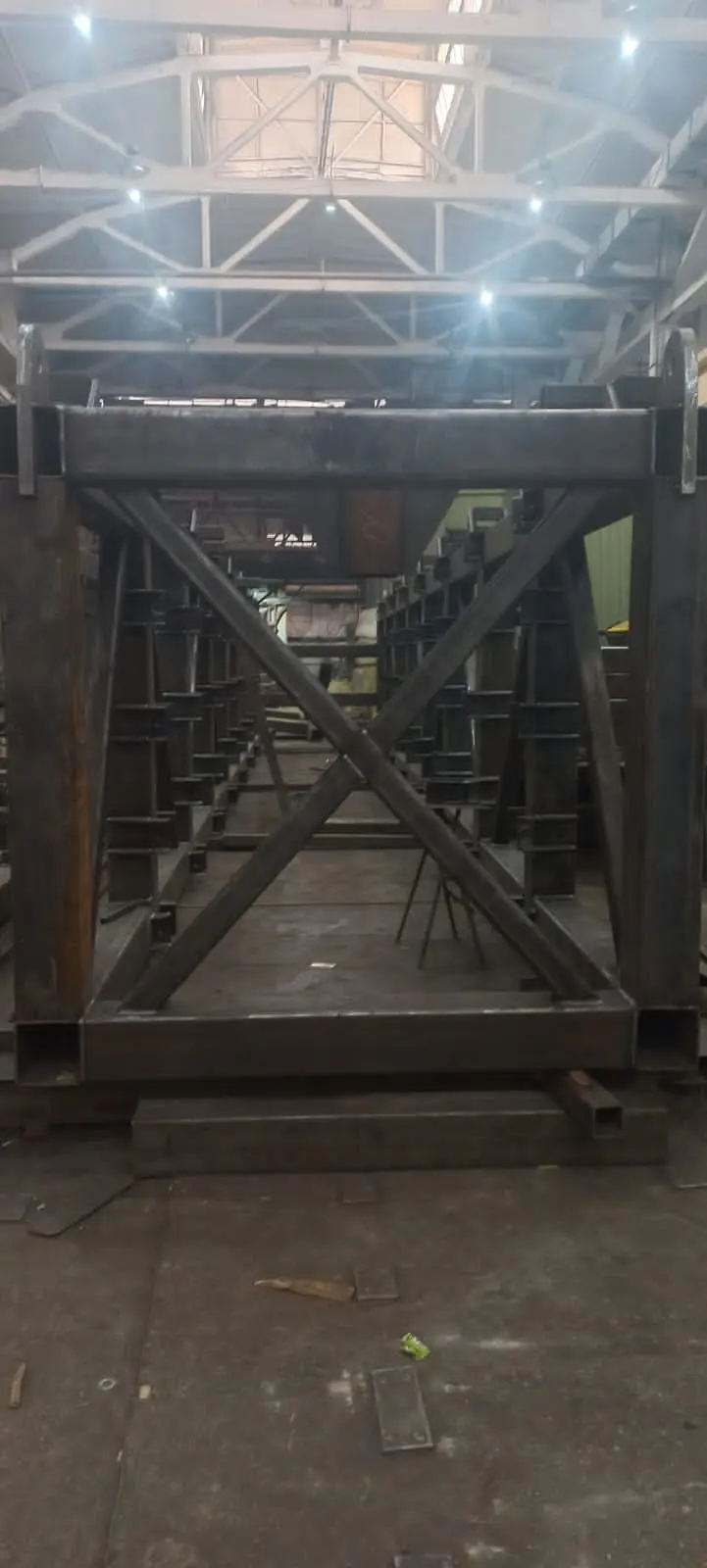

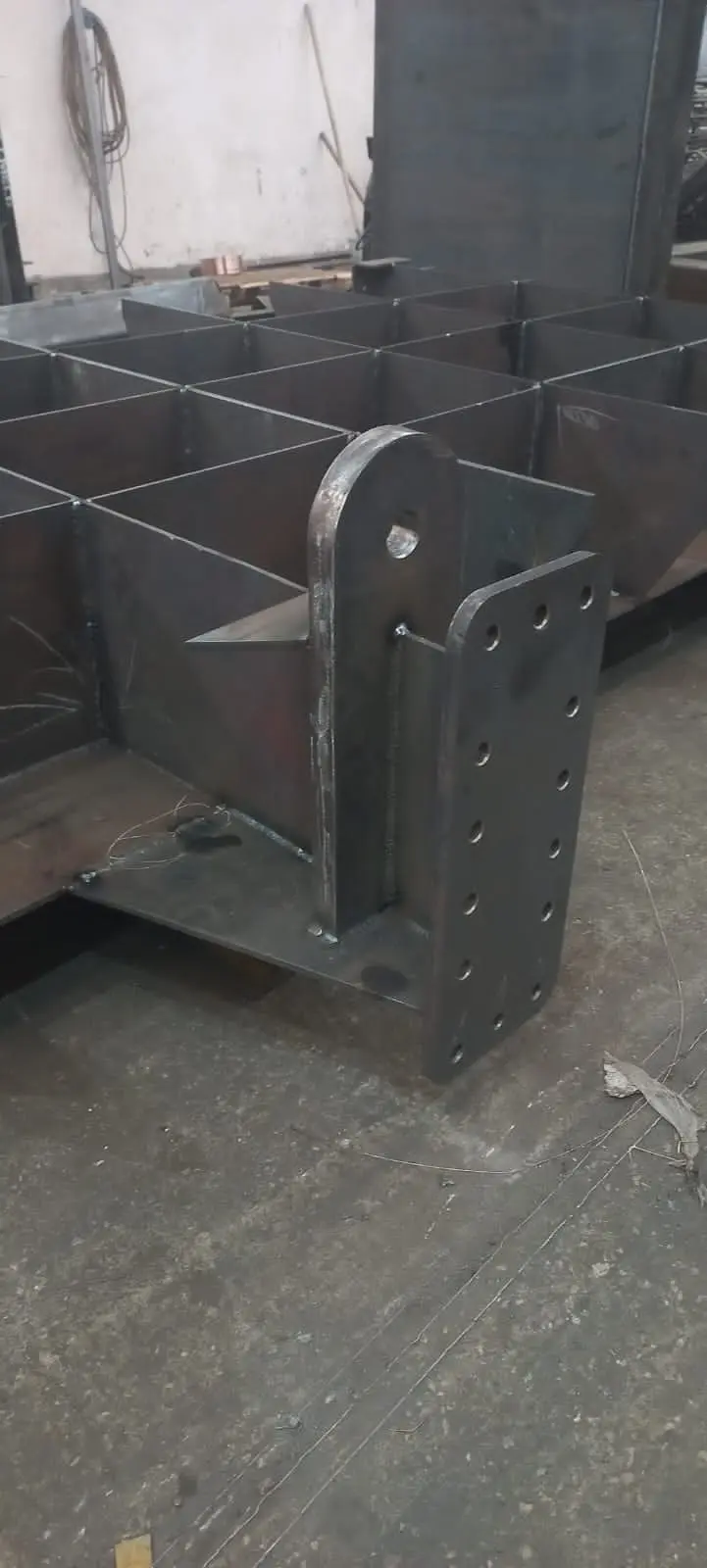

Стальной каркас промышленного здания, включающий колонны из сварного или прокатного двутавра, балки перекрытия и покрытия прямоугольного сечения (профильная труба, двутавр), а также элементы вертикальных и горизонтальных связей (диагональные раскосы) для обеспечения пространственной жёсткости каркаса. Узлы соединений — сварные (монтажные швы) и болтовые (на фланцевых пластинах с отверстиями под высокопрочные болты). Конструкции окрашены грунт-эмалью для защиты от коррозии на этапе монтажа.
Цель использования
Устройство несущего каркаса здания металлообрабатывающего производства — колонны и балки образуют основной силовой каркас, связи обеспечивают устойчивость и восприятие горизонтальных нагрузок (ветровых, крановых).
Параметры изделия
- Шаг колонн — 6–12 м
- Высота колонн — 6–12 м
- Пролёт балок покрытия — 18–24 м
- Угол наклона раскосов связей — 35–45°
Нормативная база
- ГОСТ 23118-2019 «Конструкции стальные строительные»
- ГОСТ 27772-2021 «Прокат для строительных стальных конструкций»
- СП 16.13330.2017 «Стальные конструкции»
- СП 43.13330.2012 «Сооружения промышленных предприятий»
- ГОСТ Р 52644-2006 «Болты высокопрочные с большим размером под ключ»
Чертежи КМД и 3D-модель разрабатываются индивидуально под проект и предоставляются по запросу.
